真空排気ユニット

様々なユーザーニーズに対し神港精機の真空ポンプはその豊富なバリエーションを背景に最適の製品をご提供できます。各種ポンプを組み合わせる事により、中・低真空領域に於けるご用途の全てに信頼をもってお応え致します。

【後段ポンプの選定にあたって】
メカニカルブースタポンプは、大気圧まで圧縮・排気ができるポンプではありません。そして性能も後段ポンプの機種・性能によって変化します。従って、メカニカルブースタポンプを用いた排気系の構成に際しては、所要の目的に最も適した後段ポンプを選定する必要があります。

・後段ポンプの排気容量は、1/2~1/10としてポンプを選定します。
 操業圧力が比較的高い連続運転圧力の場合は、大容量のポンプを、
 また、操業圧力が低い連続運転圧力の場合は小容量のポンプを選定して下さい。
・油回転ポンプと水封式ポンプの性能の特徴を利用して、高真空での運転には後段ポンプは油回転ポンプを、
 また、低真空で凝縮性ガスを多量に排気する場合には水封式ポンプを選定して下さい。
・仕様によりポンプの組合せが種々考えられますので、選定前にぜひお問合せ下さい。

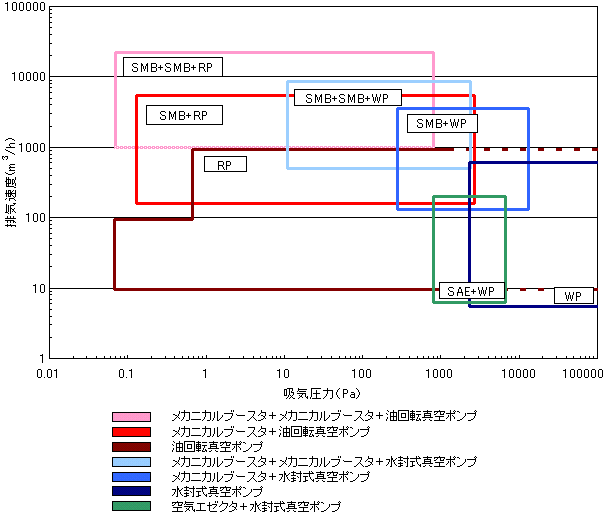

真空排気系

shinkuhaiki

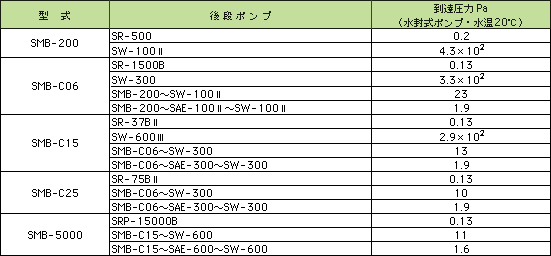

標準排気系

hyo_hyojun
